Ultrasonik Isı Sayaçları (Kalorimetreler)

Genel Bakış

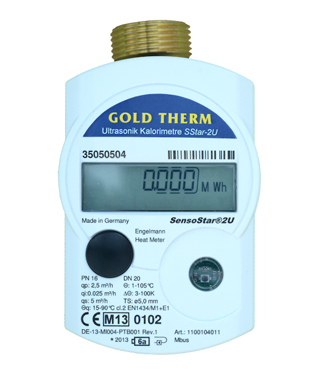

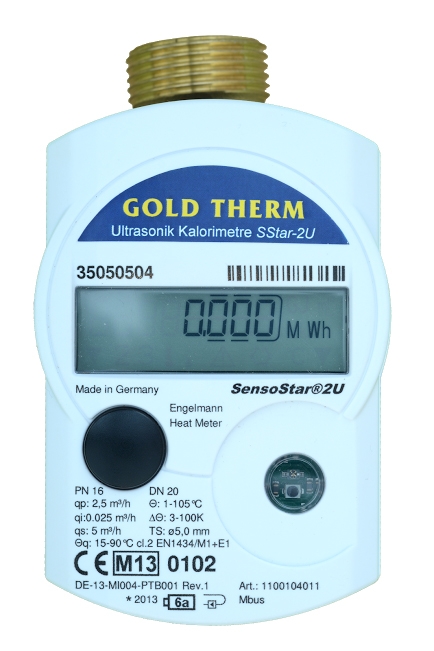

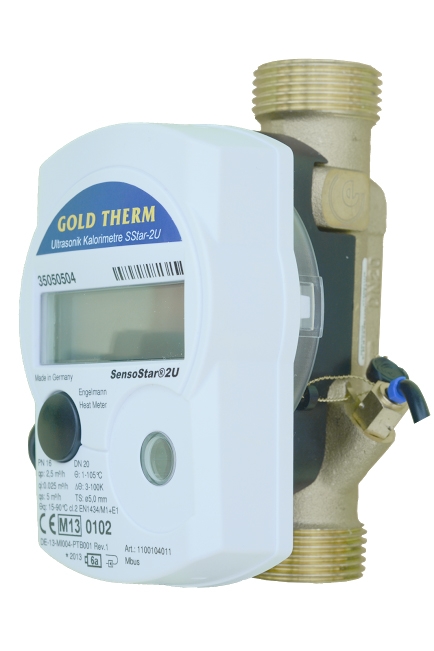

Sensostar - 2U Ultrasonik Kalorimetre :

Gold Therm SensoStar-2U, ultrasonik ölçüm teknolojisinin üstün özellikleriyle ısınma gider paylaşımına etkin çözümler getirir. SensoStar - 2U'nun tek parçadan oluşan debimetresi içinde hiç bir mekanik hareketli parça yoktur. Bu sayede ısıtma suyunun içinde zamanla oluşabilecek pislik, tortu gibi maddelerden etkinlenmez, aşınma sorunu olmadan, güvenli çalışma ve uzun ürün ömrünü garantiler.

SensoStar-2U ultrasonik kalorimetre çok düşük basınç kaybı değerlerine sahiptir, dinamik ölçüm araşığı ise çok yüksektir. Çok düşük debilerde dahi yüksek ölçüm hassasiyeri ve ölçüm hassasiyeti ve ölçüm sürekliliğine sahiptir.

SensoStar - 2U Çalışma Prensibi :


Ultasonik Debimetre: Debimetre içindeki sinyal vericilerden çıkan ve debimetre gövdesi boyunca yansayarak haraket eden Ultrasal sinyaller sayesinde suyun ne kadar zamanda, hangi miktarda geçtiğini ölçer. (m³/h)

Sıcaklık Sensör Çifti : Isıtma suyu daireye girmeden önceki ve daireden çıkarkendi sıcaklık değerlerini ölçer. (˚C)

Hesaplama Ünitesi : Isıtma suyu gidiş ve dönüş hattı arasındaki sıcaklık farkı (∆T) değerini ve toplam ısıtma suyu miktarını kullanarak, tüketilen toplam enerjiyi hesaplar. (kW)
Öne Çıkanlar
Galeri

Ultrasonik Isı Sayaçları (Kalorimetreler)

Teknik Özellikler
Hesaplama Ünitesi Teknik Bilgiler
Sıcaklık Ölçüm Aralığı
˚C
1...105
Sıcaklık Farklı Limitleri
∆T - K
3...90
Minimum Isı Farkı
∆T - K
>0,5
Ortam Sıcaklığı
˚C
5...55
Ölçüm Sıklığı qp'de
saniye
4-60
Ekran
LCD - 8 haneli + özel karakterli ekran
Enerji Birimi
kWh, Mwh, GJ, l, m³, m³/h, 1/h, kW, MW
Veri Aktarımı
Standart
M- Bus, RF, 2 Pulse Girişli (M- Bus dahil) ve Puls çıkışlı
Opsiyonel
Veri Saklama
15 aya ait tüketim verileri cihaz ekranında görüntülenebilir.
Pil Ömrü
6+1 yıl
Koruma Sınıfı
IP 54
Müsadeler
EMC, EN 1434, MID-CE


Debimetre Teknik Bilgiler
Nominal Debi qp
qp [m³/h]
2,5
3,5
Nominal Çap
DN20
DN20
Dişli Bağlantı
G1B
G1B
Montaj Mesafesi
mm
130
130
Maksimum Debi qs
qs [m³/h]
5
7
Minimum Debi qi
qi [1/h]
25
35
Dinamik Ölçüm Aralığı
qi/qp (-)
1:100
En Düşük Debi Eşiği
1/h
12
17
Nominal Basınç
PN
16
16
Basınç Kaybı qp/qs'de
∆p [bar]
0,115/0,425
0,210/0,835
Doğruluk Sınıfı
Class 2
Montaj Şekli
Yatay ya da Düşey
Montaj Yönü Dönüş Hattı (Opsiyonel olarak Giriş hattına monte edilebilir.)
Gold Therm 2015 © Tüm Hakları Saklıdır
